宇树 GO2 巡检系统全记录 — MQTT 控制、网络配置、Patrol 代码与 Dashboard 控制台

1. 项目介绍

宇树 Go2 机器狗的一套巡检程序。原来只能做基础运动（前进后退、趴下站起），手机 App 就能控。现在加了一层，让它能干三件正经事：

自主建图导航 — 走一遍就能把环境扫成地图，之后可以沿着设定路线自动巡逻
远程运动控制 — 不限于基础运动，还能切步态（灵动模式、跑步、避障等）
拍照回传 + 实时视频 — 拍的照片自动存到远端存储，摄像头画面实时推流

整个通信链路长这样：

你的手机/电脑
     │
     ▼  MQTT 指令
jiaoyujidi.work:1883
     │
     ▼
巡检程序 (跑在机器狗上)
     │
     ├─→ DDS → 机器狗运动控制
     ├─→ MinIO → 照片存档
     └─→ RTMP → 视频流

配合后端存储（MinIO）和视频推流（RTMP），基本凑齐了一套远程巡检系统的骨架。

2. 怎么跟它说话 — MQTT 接口协议

整个系统的通信走 MQTT，一台公网 broker 做中转。

基础信息

项目	值
MQTT 服务器	jiaoyujidi.work:1883
指令发送 Topic	`thing/product/device_01/services`
指令回复 Topic	`thing/product/device_01/services_reply`
事件上报 Topic	`thing/product/device_01/events`
状态上报 Topic	`thing/product/device_01/osd`
Client ID	`robot_dog`

指令格式

发一条指令就是往 services topic 丢一段 JSON：

{"method": "方法名", "data": {参数...}}

机器狗处理完会往 services_reply topic 吐回复：

{"method": "方法名", "data": {"result": 0, "text": "操作成功描述"}}

result 为 0 表示成功，-1 表示失败，其他值看具体场景。

有哪些功能

method 按功能分三大类。下面的括号里是方法名的简写形式，实际 MQTT 发送时运动控制类需要加 sport_control_ 前缀（如 damp → sport_control_damp），建图导航类需要加 slam_ 前缀（如 mapping_start → slam_mapping_start）。完整 method 列表见附录。

姿态与运动控制 — 让狗做动作。包括趴下放松（damp → sport_control_damp）、站起来（standup → sport_control_standup）、站稳（balancestand → sport_control_balancestand）、恢复站立（recoverystand）、趴下（standdown）、前后左右移动（move）、急停（stopmove）。还有步态切换：灵动模式（freewalk）、跑步（trotrun）、行走（staticwalk）、并腿跑（freebound）、避障（freeavoid）、跳跃（freejump）、节能续航（economicgait）等。

建图与导航 — 巡检核心功能。建图流程：开始建图（mapping_start → slam_mapping_start）→ 走动采集 → 结束建图并自动上传地图（mapping_end）。导航流程：加载地图和拓扑点（navigation_prepare → slam_navigation_prepare）→ 重定位（relocalization）→ 执行导航（navigation_execute），过程中可以暂停（pause）、恢复（resume）、停止（stop）。还支持采集当前位姿作为拓扑点（collect_node_edge → slam_collect_node_edge），可以保存到文件或清除。

其他 — 拍照（take_photo），拍完自动上传 MinIO。

标准操作流程

建图：

让狗站起来（balancestand 或 standup）
进入灵动模式（freewalk），方便遥控走动
开始建图（slam_mapping_start），给个任务 ID
控制狗在目标区域走动，SLAM 自动采集点云
结束建图（slam_mapping_end），地图自动保存并上传 MinIO

导航：

让狗站起来
加载之前建好的地图和拓扑点（slam_navigation_prepare）
重定位（slam_relocalization），让狗知道自己在哪
执行导航（slam_navigation_execute），狗按拓扑路线走
走完或需要中断就停止（slam_navigation_stop）

3. 调试踩坑

上面这套协议在纸上看起来很完美，但实际部署到机器狗上跑起来的时候，各种问题就冒出来了。下面是在调试过程中踩过的几个典型坑。

3.1 坑 1：SLAM 脚本启动 0.5 秒就挂了

第一次跑程序的时候，日志显示 slam_script 的进程刚启动就被杀了：

[ScriptManager] Script 'slam_script' started with PID 5236
[ScriptManager] Script 'slam_script' (PID 5236) kiiled with status 0

中间隔了不到半秒。lidar_script 倒是好好的。

排查时直接跑 unitree_slam 看了一下，发现它崩溃在日志目录的权限上。程序启动后想写 /unitree/module/unitree_slam/bin/logs/slam_server/，但那个目录权限不够，std::filesystem::filesystem_error 抛异常，直接 SIGABRT 了。

修起来倒是简单，到机器狗上跑一行：

sudo chmod -R 777 /unitree/module/unitree_slam/bin/logs/

再启动就正常了。

3.2 坑 2：让狗站起来失败了

测试运动控制的时候发了 balancestand，返回了：

{"data":{"result":-1,"text":"平衡站立失败"},"method":"sport_control_balancestand"}

想了半天，狗当时处于 Damp（趴下放松）状态，四条腿完全松弛贴地。这个状态下直接调 BalanceStand 是不行的——BalanceStand 是在已站立姿态下调整平衡，而不是从趴着直接站起来。

正确的顺序是：

Damp (趴下) → StandUp (先站起来) → BalanceStand (再站稳)

先发 standup 让狗站起来，然后再发 balancestand 调整姿态，就成功了。

3.3 彩蛋

代码里把 “killed” 拼成了 “kiiled”。不影响功能，但每次看到日志都得多看一眼。

4. 现场实况

调试环境的具体网络拓扑如下。机器狗通过有线网口连接到开发机所在局域网，外网服务（MQTT Broker、MinIO、RTMP）则通过公网 IP 访问。

局域网设备：

设备	IP 地址
开发机 (PC)	192.168.123.29
机器狗板载电脑 (eth0)	192.168.123.18
机器狗板载电脑 (默认)	192.168.123.161

从开发机 ping 机器狗延迟大概 1.4ms，SSH 直连没问题。

外网服务：

服务	地址	用途
MQTT Broker	jiaoyujidi.work:1883	指令中转
MinIO	112.6.203.2:446	照片、地图文件存储
RTMP 服务器	27.223.85.130:3519	视频推流

机器狗通过板载电脑的 eth0 网口连接到局域网，配置文件里指定了 networkInterface: eth0。

5. 无线网络配置

有线连接虽然稳定，但机器狗巡检时需要自由走动，拖着网线不现实。这一节记录如何给 Go2 配置 Wi-Fi，让它通过无线网络连接到 MQTT Broker 和外网服务。

5.1 前置准备：修改路由器网段

Go2 机器狗内部有一个硬编码的局域网 192.168.123.x（板载电脑 192.168.123.18，MCU 192.168.123.161）。如果外接路由器的 LAN 也恰好是 192.168.123.x 网段，就会和机器狗内部网络冲突，导致路由混乱。

第一步：登录路由器后台，把路由器 LAN 口 IP 从默认的 192.168.123.1 改为其他网段，比如 192.168.6.1（子网掩码 255.255.255.0）。修改后路由器重启，DHCP 分配的 IP 就变成 192.168.6.xxx 了，彻底避开 192.168.123.x。

5.2 连接外设，进 Ubuntu 桌面

机器狗上没有预装无线网卡，需要外接 USB 无线网卡。操作步骤：

接外设：给机器狗板载电脑接上显示器（HDMI）、键盘和鼠标（USB）
插无线网卡：将 USB 无线网卡插入机器狗的 USB 口
开机进 Ubuntu：机器狗启动后进入板载电脑的 Ubuntu 桌面环境

5.3 手动连接 Wi-Fi

在 Ubuntu 桌面右上角点击网络图标，扫描并选择你的 Wi-Fi，输入密码连接。连接成功后 wlan0 通过 DHCP 获取 IP（如 192.168.6.6），和机器狗内部 LAN 的 192.168.123.x 处于两个独立网段。

5.4 调整路由优先级（关键步骤）

此时机器狗同时有两个网卡在线：

网卡	网段	用途
eth0（内部总线）	192.168.123.x	与机器狗运动控制 MCU 通信（DDS）
wlan0（外接无线网卡）	192.168.6.x	连接外网，访问 MQTT Broker、MinIO、RTMP

问题在于：Ubuntu 默认会把 eth0（192.168.123.x）的路由优先级设为最高，导致外网请求走错网卡，无法访问 MQTT Broker。

核心原则：外网流量优先走 wlan0，机器狗内部 DDS 通信走 eth0。通过调整路由 metric 实现——metric 越低，优先级越高。

先用 route -n 查看当前路由表：

route -n

可以看到两条默认路由，eth0 的 metric 通常比 wlan0 低（优先走 eth0）。需要把 wlan0 的优先级调高。

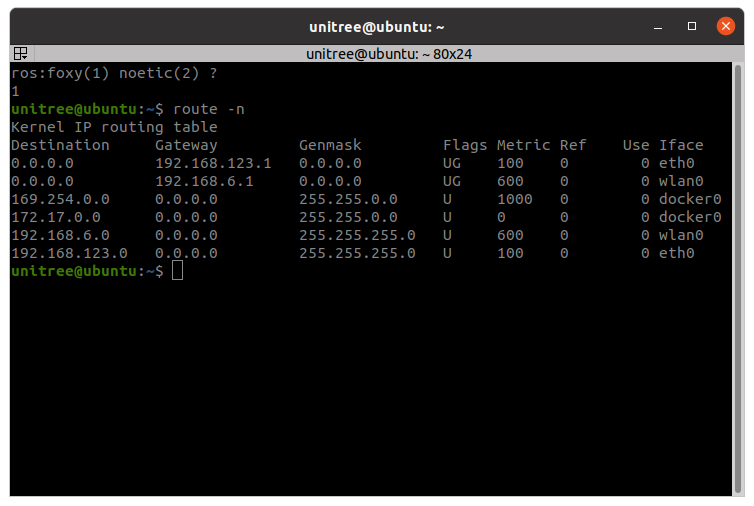

route -n 修改前 — eth0 优先级高于 wlan0

安装 ifmetric 工具并设置 wlan0 的 metric：

sudo apt install ifmetric
sudo ifmetric wlan0 90

wlan0 metric 设为 90 后，它的优先级就高于默认的 eth0（通常 metric 为 100），外网流量会自动走 wlan0。

验证调整结果：

route -n
# 确认 wlan0 的 metric < eth0 的 metric

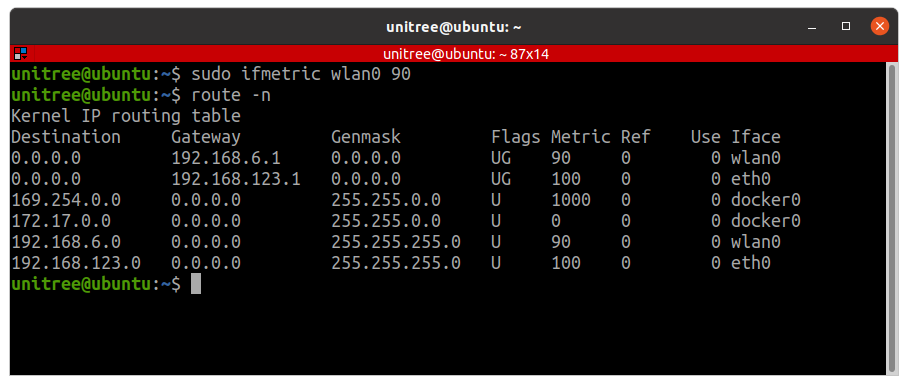

route -n 修改后 — wlan0 metric=90 优先

5.5 连通性验证

分别验证内网和外网都能通：

# 内网：ping 机器狗 MCU
ping 192.168.123.161

# 外网：ping 公网 MQTT Broker
ping jiaoyujidi.work

两者同时通即表示配置成功——内网 DDS 通信走 eth0，外网 MQTT/MinIO/RTMP 走 wlan0，互不干扰。

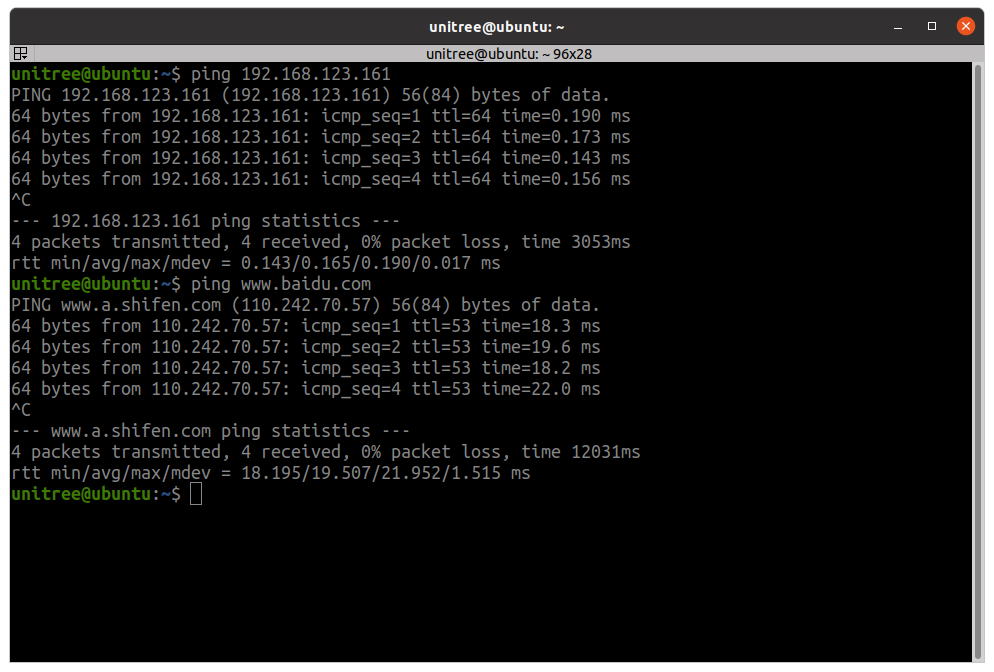

内网 192.168.123.161 与外网 jiaoyujidi.work 同时 ping 通

最后测试 MQTT 连接：

mosquitto_pub -h jiaoyujidi.work -p 1883 \
  -t "thing/product/device_01/services" \
  -m '{"method":"test","data":{}}'

收到回复就说明整条链路打通了：机器狗 → Wi-Fi → 路由器 → 公网 → MQTT Broker。

6. Patrol 巡检程序代码解析

前面的内容讲的是「怎么用」，这一节说清楚巡检程序本身的架构——代码怎么写、模块怎么组织、怎么跑起来。文中的 MQTT 话题和指令格式已在第 2 节中详细定义。

6.1 技术栈与项目结构

巡检程序用 C++（Qt5） 编写，基于 Unitree SDK2 和 paho-mqtt-cpp，CMake 构建。项目位于机器狗板载电脑的 ~/arm/ 目录下：

arm/
├── CMakeLists.txt            # CMake 构建配置
├── run.sh                    # 启动脚本
├── config/
│   └── config.yaml           # 配置文件（MQTT、MinIO、RTMP、网卡）
├── 3rdparty/                 # 第三方库（DDS、MQTT、AWS SDK）
├── src/
│   ├── main.cpp              # 入口：Qt Application
│   ├── LogicControl/         # 主控逻辑：加载配置、初始化各模块、连接信号槽
│   ├── Mqtt/                 # MQTT 客户端（paho-mqtt-cpp async_client）
│   ├── Go2Control/           # 指令分发中枢
│   ├── Minio/                # MinIO 上传工具（AWS SDK S3）
│   └── Core/
│       ├── motion/           # 运动控制（封装 Unitree SportClient）
│       ├── slam_core/        # SLAM 底层通信（DDS 订阅 slam_info）
│       ├── nav_lifecycle/    # 建图/导航流程管理 + ScriptManager
│       ├── nav_handler/      # 导航执行与重定位
│       ├── media_sender/     # 拍照上传（ImageUploader）+ RTMP 推流（VideoStreamManager）
│       ├── status_watch/     # 状态监控（LowState/SportMode/BMS/Lidar）
│       ├── arm_controller/   # 机械臂控制
│       └── utils/            # 工具函数
└── build/                    # 编译输出

第三方依赖：Unitree SDK2（DDS 运动控制）、paho-mqtt-cpp（MQTT）、AWS SDK C++（MinIO S3）、GStreamer（RTMP 推流）、nlohmann/json、yaml-cpp、spdlog（日志）、Qt5。

6.2 架构概览

整个程序围绕 Qt 信号槽机制组织，核心流程：

MQTT Broker
    │ 指令(json) publish 到 services topic
    ▼
MqttClient (mqtt_callback)     ←  paho-mqtt-cpp async_client
    │ 收到消息 → emit receiveOrder(json)
    ▼
Go2Control :: handleOrder()    ←  指令分发中枢
    │
    ├─ sport_control_*  ──→  MotionController  ──→  Unitree SportClient (DDS)
    ├─ slam_*           ──→  slamLifecycle      ──→  ScriptManager (fork/exec SLAM脚本)
    ├─ take_photo       ──→  ImageUploader      ──→  VideoClient 拍照 → MinIO 上传
    └─ arm_*            ──→  ArmController      ──→  机械臂 DDS 指令
                                    │
                         publish_message(json) → MQTT services_reply

另外两条独立线程：

VideoStreamManager（单例）— GStreamer 管道，摄像头 RTMP 推流，后台常驻
customStatus — 订阅 DDS 频道（rt/sportmodestate、rt/lowstate、rt/utlidar/lidar_state），定期上报 OSD 状态和事件到 MQTT

6.3 关键模块说明

LogicControl — 主控入口。main.cpp 中创建 Qt Application，初始化 InitSetting（日志系统），然后创建 LogicControl 实例。LogicControl 加载 config.yaml，创建 MQTT 客户端、Go2Control、customStatus，通过 init_connections() 串联所有信号槽。

MotionController — 封装 Unitree SDK2 的 SportClient，每个 MQTT 指令对应一个方法：sport_control_damp()、sport_control_move(data)、sport_control_freewalk() 等，直接通过 DDS 下发到机器狗运控系统。

ScriptManager（单例）— SLAM 脚本的进程管理器。通过 fork() + execv() 启动宇树的 unitree_slam 和 mid360_driver 二进制程序，用 waitpid() 监控子进程退出状态。支持三种输出模式：终端输出、文件日志（~/arm/log/）、静默。建图开始 → startScript("slam_script", ...)；建图结束 → stopScript("slam_script")，底层 kill(-pid, SIGTERM) 终止进程组。这就是第 3 节踩坑 1 中 slam_script 的管理机制。

minioTools — 基于 AWS SDK C++ 的 S3 客户端，负责拍照后的图片上传以及建图完成后的 PCD 地图文件上传/下载。

6.4 编译与运行

# 安装依赖（首次）
sudo apt install qt5-default qtcreator nlohmann-json3-dev libyaml-cpp-dev \
  libcurl4-openssl-dev libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev \
  gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad

# 编译
cd ~/arm/build
cmake ..
make -j8

# 运行（无桌面环境，-platform minimal）
cd ~/arm
bash run.sh

run.sh 只有两行：export QT_QPA_PLATFORM=minimal 然后启动 ./build/bin/unitree_go2_patrol。-platform minimal 让 Qt 不依赖图形环境，适合 SSH 远程运行。

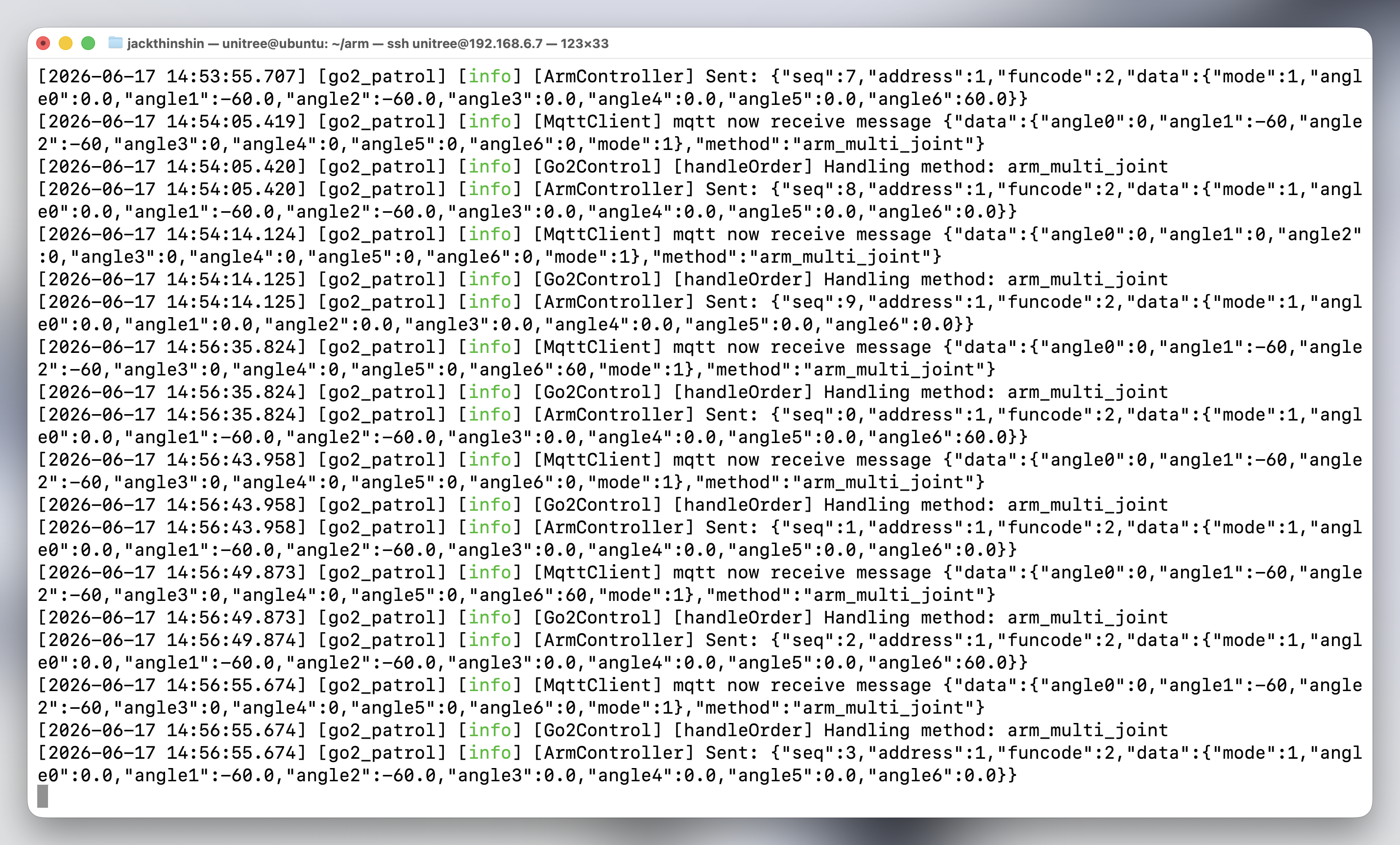

程序运行日志 — MQTT 连接、SLAM 脚本启动、指令处理

7. Dashboard WebUI — 宇树 Go2 巡检控制台

命令行发 MQTT 指令只能调试用，真正用起来需要图形界面。我搭了一个 Web 控制台，跑在机器狗板载电脑上，局域网内任意设备打开浏览器就能控制。Dashboard 的指令全部通过第 2 节中定义的 MQTT 协议下发，相当于把附录里的每一条指令变成了可视化的按钮。

7.1 技术栈

层	技术	说明
后端	FastAPI (Python)	REST API，uvicorn 运行，HTTP → MQTT 翻译层
前端	原生 HTML/CSS/JS	单页应用，GitHub 暗色主题
实时通信	MQTT（paho-mqtt）	后端维持 MQTT 长连接，前端轮询 REST API
视频流	RTMP → HLS	GStreamer 推 RTMP，后端提供 HLS 静态文件
部署	机器狗板载电脑 `192.168.6.6:8900`	FastAPI 自托管静态文件

7.2 API 接口

后端提供以下 REST 端点（完整 OpenAPI 文档见 /docs）：

端点	方法	说明
`/api/command?method=...&data=...`	POST	发送 MQTT 指令到机器狗
`/api/status`	GET	系统状态总览（MQTT 连接、HLS 状态等）
`/api/messages?limit=N`	GET	最近的 MQTT 回复和事件日志
`/api/photos`	GET	MinIO 照片列表
`/api/photos/{key}`	GET	MinIO 照片代理
`/api/hls/start`	GET	启动/重启 HLS 视频流
`/api/arm_status`	GET	机械臂关节角度（通过 MQTT OSD 回传）
`/api/config`	GET	当前配置（脱敏后）

7.3 前端功能面板

控制台默认 GitHub 暗色主题，顶部状态栏显示 MQTT / HLS / ARM 三个连接指示灯，主区域四个 Tab：

① 视频 & 照片 — 左侧主面板。HLS 实时视频播放（<video> 标签），下方照片缩略图列表，点击放大查看。每 10 秒轮询 /api/photos 刷新。

② 运动控制 — 虚拟摇杆 + 速度滑块。拖动摇杆计算位移量，映射为 vx（前后）、vy（左右）、vyaw（转向）三个速度值。通过三个滑块精细调节。姿态按钮和步态切换按钮直接调用 /api/command。

③ 建图 & 导航 — 建图流程控制和导航状态面板。显示当前 SLAM 状态（空闲/建图中/导航中），发送停指令目标导航导航任务指令。

④ 日志 & 状态 — 最近 MQTT 消息日志（/api/messages），OSD 状态数据（电池、姿态、步态模式），机械臂角度实时反馈（每 2 秒轮询 /api/arm_status）。

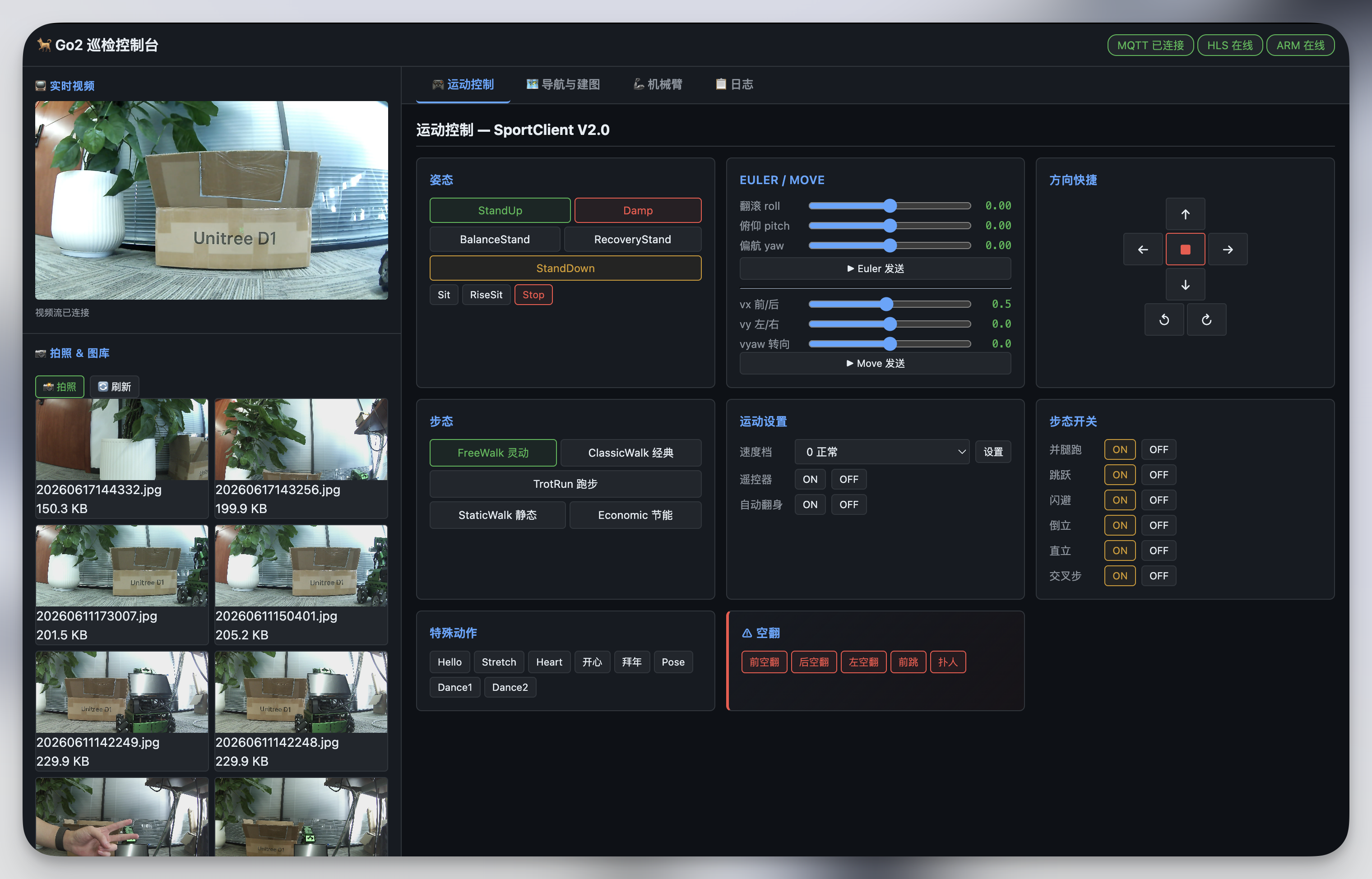

Dashboard 主界面 — 视频画面与运动控制面板

Dashboard — 建图导航与日志状态面板

7.4 架构要点

浏览器 (192.168.6.x)
    │  fetch('/api/command?method=...')
    ▼
FastAPI (192.168.6.6:8900)
    │  paho-mqtt publish
    ▼
MQTT Broker (jiaoyujidi.work:1883)
    │  subscribe services topic
    ▼
Patrol 巡检程序 (C++ Qt, 同一台机器狗)
    │  DDS → 机器狗运控

前端是纯静态文件（HTML + CSS + JS），由 FastAPI 的 StaticFiles 托管。后端本质上是一个 HTTP → MQTT 的翻译网关：前端发 HTTP POST 请求，后端转成 MQTT 消息发布到 Broker；后端同时维持 MQTT 订阅，把收到的回复和事件缓存下来，供前端轮询。

7.5 启动方式

# 在机器狗板载电脑上
cd ~/arm/dashboard
uvicorn server:app --host 0.0.0.0 --port 8900

然后局域网内任意设备浏览器访问 http://192.168.6.6:8900 就能打开控制台。配合前面配好的无线网络，手机或平板也能远程巡检。

8. 下一步

当前进度总结：

模块	状态	说明
MQTT 指令协议	✅ 完成	三大类 20+ 条指令，覆盖运动/建图/导航/拍照
SLAM 建图导航	✅ 完成	可建图、保存、加载、重定位、巡逻
无线网络配置	✅ 完成	Wi-Fi 连接外网，双网卡分流
Patrol 巡检程序	✅ 完成	C++ Qt5 实现，MQTT+DDS 双通道
Dashboard WebUI	✅ 完成	FastAPI + Vue 3，局域网浏览器控制
公网远程控制	🔜 待做	前端部署到公网，实现外网远程巡检

后面几个方向：

Web 面板公网部署 — 目前 Dashboard 跑在机器狗局域网内（192.168.6.6:8900），只能局域网访问。下一步把前端部署到 Vercel/Netlify 等公网平台，通过 FRP 内网穿透将机器狗的 FastAPI 后端暴露到公网，实现真正的远程巡检控制。
定时巡检 — 用 APScheduler 或 cron 在机器狗上设置定时任务，到点自动发导航指令，狗自己走一圈。走完自动拍照存档，生成巡检报告。
异常检测 — 配合摄像头和传感器数据，在巡逻过程中实时检测异常（如物品移位、区域入侵、温度异常等），触发自动拍照上传并告警通知。
多机协同 — 多台机器狗协同巡检大范围区域，通过 MQTT 共享位置信息避免碰撞，任务编排。

本质上，现在每一条命令行里敲的 MQTT 指令，以及 Dashboard 上的每一个按钮，都是在驱动这台机器狗从「遥控玩具」变成「自主巡检工具」。

附录：完整 MQTT 指令参考

以下所有 method 和参数结构均从项目源代码中提取。

A. 姿态控制

method	data 参数	说明
`sport_control_damp`	`{}`	阻尼模式，趴下放松
`sport_control_balancestand`	`{}`	平衡站立（需先 standup）
`sport_control_recoverystand`	`{}`	从躺倒恢复站立
`sport_control_standup`	`{}`	从坐/趴到站起来
`sport_control_standdown`	`{}`	从站到趴下

B. 移动控制

method	data 参数	说明
`sport_control_move`	`{"vx":float, "vy":float, "vyaw":float}`	移动：前后(m/s)、左右(m/s)、转向(rad/s)
`sport_control_stopmove`	`{}`	急停
`sport_control_speedlevel`	`{"level":int}`	设置速度等级
`sport_control_switchjoystick`	`{"flag":bool}`	切换摇杆模式

C. 步态模式

method	data 参数	说明
`sport_control_freewalk`	`{}`	灵动/自由行走模式
`sport_control_freebound`	`{"flag":bool}`	并腿跑
`sport_control_freejump`	`{"flag":bool}`	跳跃模式
`sport_control_freeavoid`	`{"flag":bool}`	避障模式
`sport_control_autorecoverset`	`{"flag":bool}`	自动翻身
`sport_control_classicwalk`	`{"flag":bool}`	经典步态
`sport_control_trotrun`	`{}`	常规跑步
`sport_control_staticwalk`	`{}`	常规行走
`sport_control_economicgait`	`{}`	节能续航步态

D. SLAM 建图

method	data 参数	说明
`slam_mapping_start`	`{"slam_mapping_id":"string"}`	开始建图，ID 自定义
`slam_mapping_end`	`{"slam_mapping_id":"string"}`	结束建图，自动上传 PCD 到 MinIO

E. 拓扑点采集

method	data 参数	说明
`slam_collect_node_edge`	`{"slam_navigation_id":"","slam_mapping_id":"","slam_topo_id":"","mode":int,"speed":float}`	采集当前位姿为拓扑点
`slam_save_node_edge`	`{"slam_mapping_id":"","slam_topo_id":""}`	保存拓扑点到文件并上传 MinIO
`slam_clear_node_edge`	`{}`	清除所有拓扑点

F. 导航

method	data 参数	说明
`slam_navigation_prepare`	`{"slam_navigation_id":"","slam_mapping_id":"","slam_topo_id":""}`	加载地图和拓扑点，可选参数 `file` 从 URL 下载
`slam_relocalization`	`{"slam_navigation_id":""}`	基于已加载地图重定位
`slam_navigation_execute`	`{"slam_navigation_id":""}`	执行导航
`slam_navigation_pause`	`{"slam_navigation_id":""}`	暂停导航
`slam_navigation_resume`	`{"slam_navigation_id":""}`	恢复导航
`slam_navigation_stop`	`{"slam_navigation_id":""}`	停止导航（停止全部脚本）

G. 其他

method	data 参数	说明
`take_photo`	`{}`	拍照并上传 MinIO
`test_startScript`	`{}`	测试脚本启动
`test`	`{}`	测试上传

发送示例

用 mosquitto_pub 工具：

# 让狗站起来
mosquitto_pub -h jiaoyujidi.work -p 1883 \
  -t "thing/product/device_01/services" \
  -m '{"method":"sport_control_standup","data":{}}'

# 前进 0.3m/s
mosquitto_pub -h jiaoyujidi.work -p 1883 \
  -t "thing/product/device_01/services" \
  -m '{"method":"sport_control_move","data":{"vx":0.3,"vy":0,"vyaw":0}}'

# 拍照
mosquitto_pub -h jiaoyujidi.work -p 1883 \
  -t "thing/product/device_01/services" \
  -m '{"method":"take_photo","data":{}}'

查看回复（另开一个终端）：

mosquitto_sub -h jiaoyujidi.work -p 1883 \
  -t "thing/product/device_01/services_reply"
