从 URDF 到真机运动,D1 的 MoveIt2 控制链路

RViz 里能动只是第一关

我们先把 D1 的官方模型放进 RViz,检查 link、joint、visual、collision、inertial 和关节限制。模型加载以后,MoveIt2 可以规划机械臂从一个姿态移动到另一个姿态,关节轨迹也能在 RViz 中显示出来。

仿真给出的反馈很容易让人产生错觉。规划器正常返回,模型也能按预期运动,看起来整条链路已经完成。真机接入以后,通信方式、状态反馈和架构兼容性都会变成新的问题。

先尝试 ros2_control

早期方案是编写 ros2_control 硬件接口,让它在 read() 中读取 D1 的关节反馈,在 write() 中把 MoveIt2 输出的弧度转换为 SDK 需要的角度,再通过 DDS 发给机械臂。

这个方案在设计上很完整,真机部署时却遇到了 ROS2 Humble 的参数和 controller manager 兼容问题。继续在这条路线上消耗时间,可能会把机械臂控制问题变成 ROS2 框架问题。

于是我们改成了 MQTT 桥接。

最终采用 MQTT 桥接

Dashboard 端仍然使用 MoveIt2 负责运动规划。规划出来的轨迹先交给 fake controller,fake controller 按照轨迹中的时间戳做插值,同时完成两件事。

一份状态发布给 RViz,让可视化模型继续运动。另一份通过 MQTT 发往机器狗端,再由机器狗上的 D1 SDK 控制真实机械臂。

MoveIt2 规划

fake controller 接收轨迹

按 time_from_start 插值
      ├── 发布 RViz 关节状态
      └── MQTT 下发真机角度

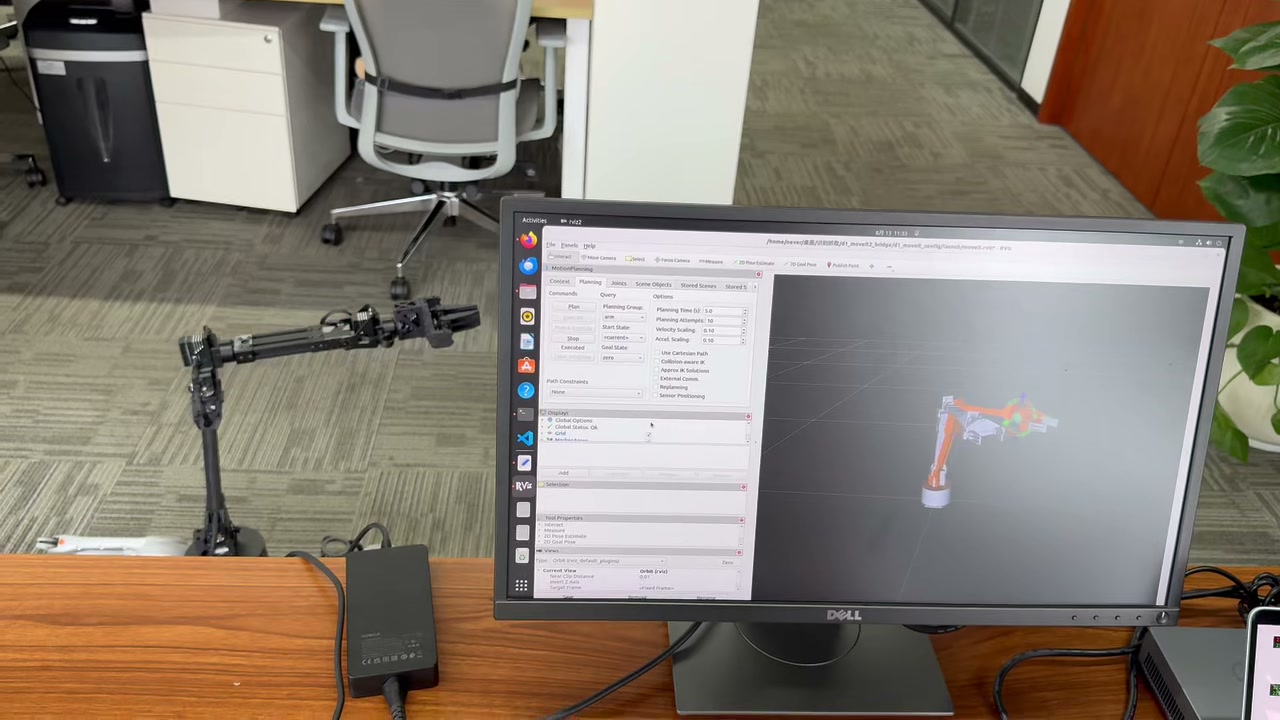

MoveIt2 中的机械臂规划轨迹

这个方案的好处是把规划和真机控制隔开。MoveIt2 不需要直接处理 D1 SDK,真机端也不需要承担完整的规划任务。缺点是桥接层必须自己处理轨迹执行状态和通信重连。

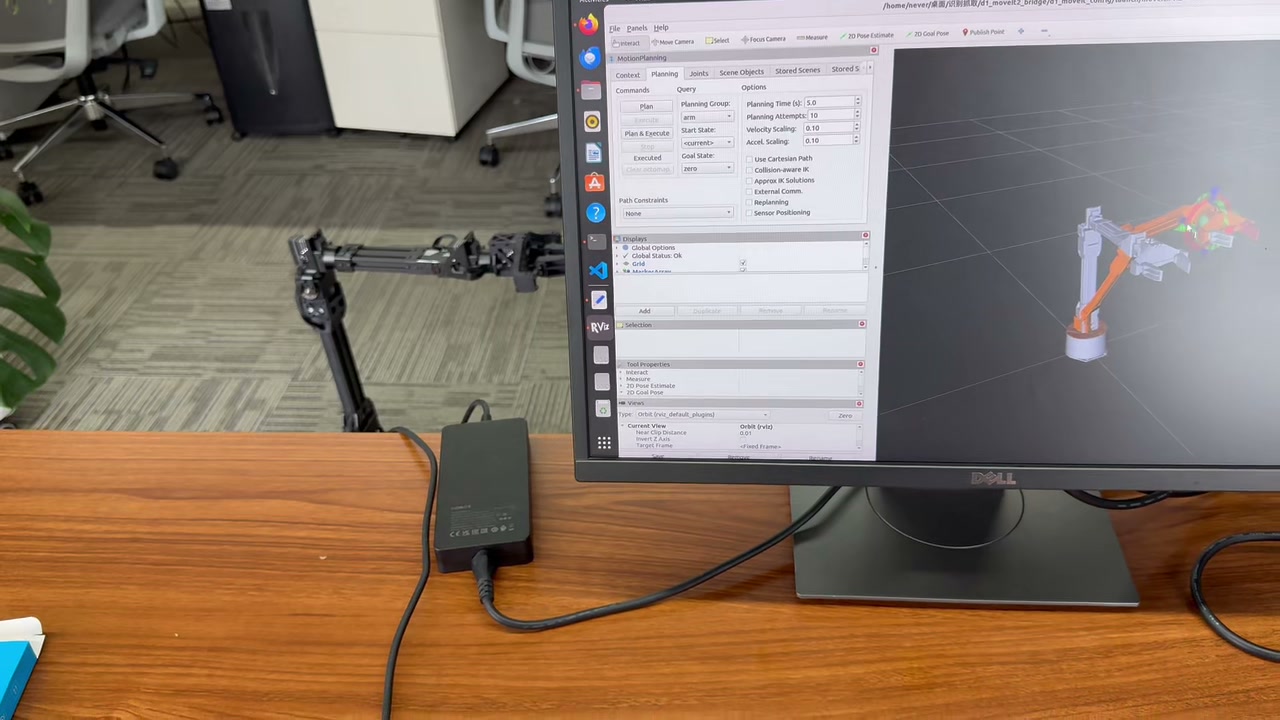

MoveIt2 规划前的机械臂状态

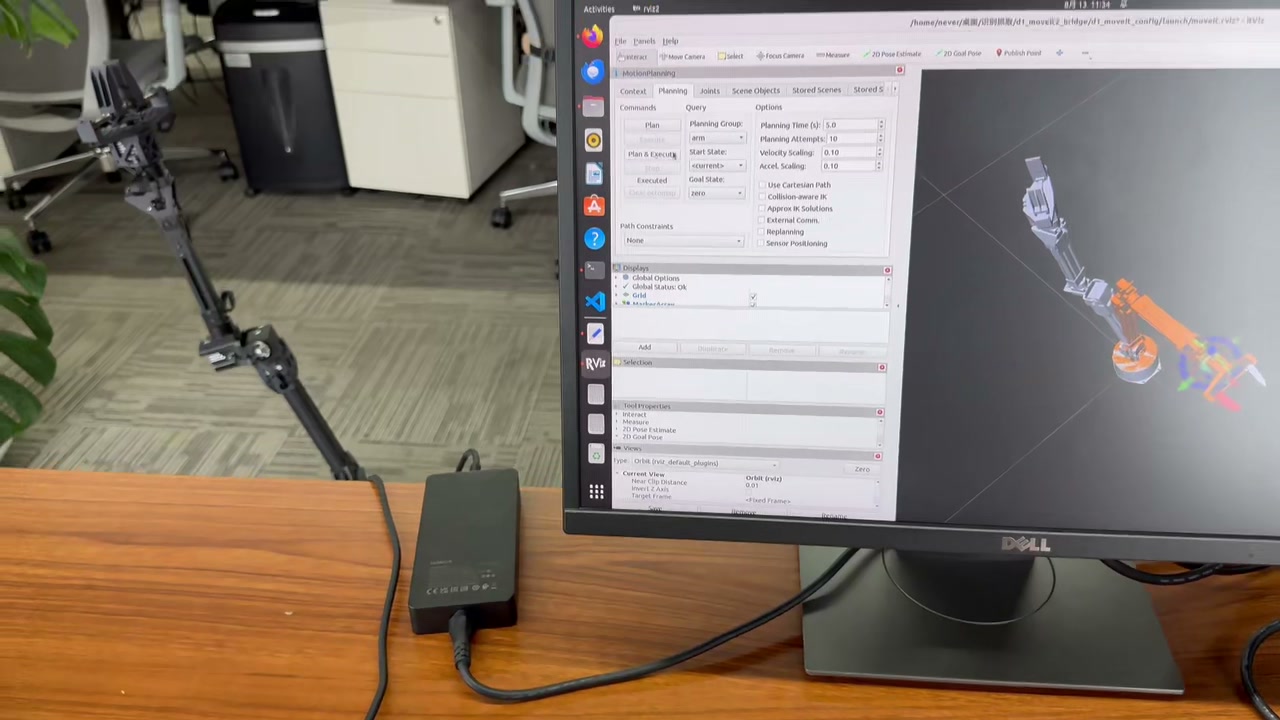

MoveIt2 执行过程中的机械臂状态

状态同步比发出命令更难

早期 bridge 通过 fake 位置和真机位置的角度差判断轨迹是否完成。这个判断在机械臂运动时看起来有效,机械臂停在目标姿态以后却可能一直不满足阈值,程序就把一条已经结束的轨迹当成仍在执行。

后来我们改成显式的执行状态。轨迹开始时进入执行状态,轨迹结束时由 fake controller 写回完成标志,bridge 再恢复关节状态同步。

MQTT 断线重连也会造成订阅丢失。重新连接成功,不代表原来的 topic 订阅已经恢复。机械臂控制程序需要把重连和重新订阅当成两个动作处理。

真机验证以后,问题会换一种形式出现

完成桥接以后,MoveIt2 可以规划轨迹,真机也能够执行,关节状态能够回到 RViz。机械臂从一个底座角度运动到另一个底座角度,说明规划、桥接和 SDK 执行链路已经接上。

接下来要处理的是关节方向、夹爪映射和真实几何。程序里角度的正方向必须和 URDF、SDK 以及真机实际旋转方向保持一致。只要其中一处定义相反,机械臂依然可能正常运动,但运动结果会逐渐偏离模型。

夹爪也不能只看两个关节在 RViz 里有没有开合。D1 的夹爪由一个舵机带动两个机械耦合关节,servo6 的角度和实际开合毫米数需要通过真机测量建立映射。

当前结论

D1 的 URDF、RViz 可视化、MoveIt2 规划和 MQTT 真机执行链路已经基本跑通。剩下的工作集中在夹爪标定、关节方向验证和抓取姿态联调。

机械臂已经能够按照规划去某个位置。接下来要解决的问题,是这个位置和真实目标之间到底差了多少。
